路拌法是堆料于路床上，浇洒适量沥青，然后用机械或人工拌匀，并铺平压实。由于在路床上的集料无法加热，因此需要采用稠度较稀的沥青乳液或液体沥青作结合料，拌和时乳化沥青不常加热，液体沥青闪点高者可以加热。气候潮湿时，还需要在沥青中加入抗剥落剂或采用阳离子沥青乳液，或在混合料中掺入水泥、石灰等，以增加潮湿集料与沥青的粘着力。路拌沥青混合料因受各种条件限制，其路用性质不如厂拌沥青混合料，但可节约就地沙石料的往返运输费和能耗，常用于次要的公路或农村道路。

沥青表面处治路面

表面处治的施工工艺和路用性质接近贯入式，但因其层厚较薄（一般为1～3厘米），故不用主层集料，而是将沥青直接浇洒在洁净干燥的下层上，然后依次撒布集料和浇洒沥青，最后压实成型长安沥青摊铺工艺、沙田延长线沥青混合料路面施工。表面处治按浇洒沥青和撒布集料的遍数不同，分为单层式、双层式、三层式。表面处治路面的使用寿命不及贯入式路面，设计时一般不考虑其承重强度，其作用主要是对非沥青承重层起保护和防磨耗作用，而对旧沥青路面，则是一种日常维护的常用措施。施工中第一次撒布的集料颗粒一般较大，然后逐层缩小粒径；但也有相反的工艺，即先逐层用较细的集料修筑一薄的表面处治层，待积累到一定厚度后，用粗集料压入，形式较厚而热稳定性较好的表面处治层；或先用细集料处治形成一层不透水的封层，然后再用较粗的集料处理，使表面粗糙。

耐疲劳性指的是沥青路面在反复荷载作用下抵抗破坏的能力。它是由于沥青路面在使用期间经受车轮荷载的反复作用，长期处于应力应变交迭变化状态，致使路面结构强度逐渐下降。当荷载重复作用超过一定次数以后，在荷载作用下路面内产生的应力就会超过强度下降后的结构抗力，使路面出现裂纹，产生疲劳断裂破坏，所以，沥青路面应该具有耐疲劳性。

施工准备

首先是沥青施工原材料的选用。第一，沥青材料的选用。在道路施工过程中，沥青材料的选用一定要根据道路所在地区的地形、气候、人口数量等因素，综合各种因素选用合适的沥青材料长安沥青摊铺工艺、沙田延长线沥青混合料路面施工；第二，粗集料的选用。在道路沥青路面施工的过程中，粗集料的选用应该严格按照《城镇道路工程施工与质量验收规范》（JTGF40-2004）的相关规定进行选取。在选取粗集料的时候一定要保证材料的清洁、干净、干燥，保证材料具有更大的强度和抗磨损能力；第三，细集料的选用。沥青细集料的选取一定要严格按照《城镇道路工程施工与质量验收规范》（CJJ1—2008）的相关规定，保证材料的干净、无杂质；第四，沥青路面填料的选用。在填料的选用中要把石灰岩的矿粉作为首选，在利用之前应该取出里面的泥土杂质清除，保证干净。

原料制备

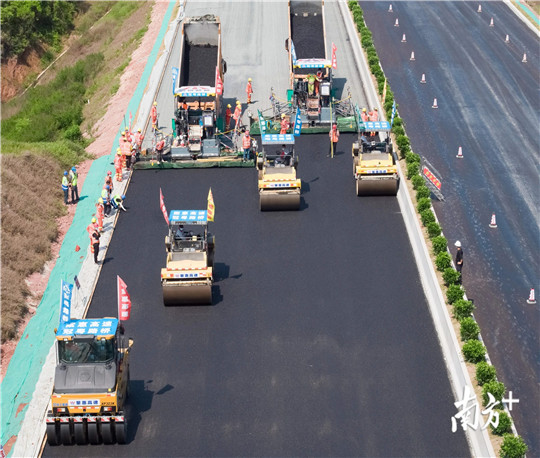

运料车的运输能力应较主导机械的工作能力稍大。城市主干路、快速路开始摊铺时，等候卸料的车不宜少于5辆。宜采用两台（含两台）以上摊铺机成梯队作业，进行联合摊铺。相邻两幅之间宜重叠5～10cm，前后摊铺机宜相距10～30m，且保持混合料合格温度。摊铺机应具有自动调平、调厚装置，具有足够容量的受料斗和足够的功率可以推动运料车，具有初步振实、熨平装置，摊铺宽度可以调整。城市主干路、快速路施工气温低于10℃时，或其他等级道路施工气温低于5℃时均不宜施工。摊铺沥青混合料应缓慢、均匀、连续不间断。用机械摊铺的混合料，不得用人工修整。

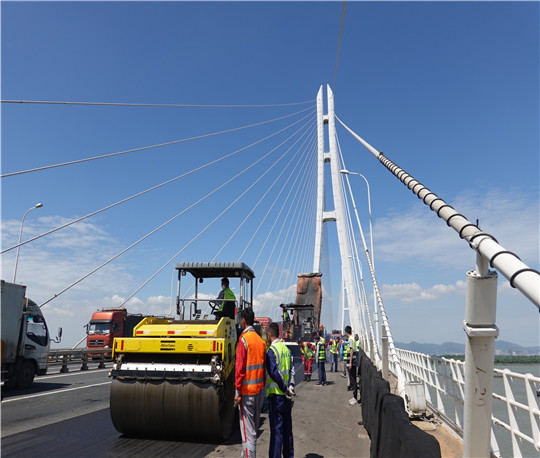

碾压，摊铺后紧跟碾压工序，压实分初压、复压、终压（包括成型）三个阶段。正常施工时碾压温度为110～140℃，且不低于110℃；长安沥青摊铺工艺、沙田延长线沥青混合料路面施工低温施工碾压温度120～150℃。碾压终了温度不低于65～80℃。碾压速度应慢而均匀。初压时料温较高，不得产生推移、开裂。压路机应从外侧向中心碾压，相邻碾压带重叠1/3～1/2轮宽。碾压时应将驱动轮面向摊铺机。复压采用重型轮胎压路机或振动压路机，不宜少于4-6遍，达到要求的压实度。终压可用重型轮胎压路机或停振的振动压路机，不宜少于2遍，直至无轮迹。在连续摊铺后的碾压中，压路机不得随意停顿。为防止碾轮粘沥青，可将掺洗衣粉的水喷洒碾轮，严禁涂刷柴油。
